Microbiorreactor para Cultivo de Alto Rendimiento - BioLector XT

Microbiorreactor BioLector XT para el desarrollo de bioprocesos

Un microbiorreactor es un sistema de cultivo a pequeña escala que permite ejecutar, monitorear y comparar múltiples bioprocesos en paralelo utilizando volúmenes reducidos. En lugar de depender únicamente de muestras tomadas en intervalos, puede registrar en línea parámetros como biomasa, pH, oxígeno disuelto y fluorescencia a lo largo del cultivo.

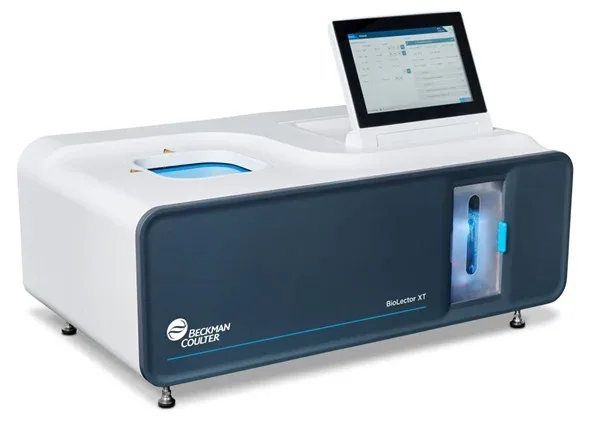

El BioLector XT es un microbiorreactor de alto rendimiento desarrollado por Beckman Coulter Life Sciences para estudiar cultivos microbianos en placas de microtitulación. El equipo combina agitación, control de la atmósfera, sensores ópticos no invasivos y, de forma opcional, control microfluídico de pH y alimentación. Así, permite comparar condiciones experimentales en paralelo y obtener datos cinéticos sin detener la agitación para realizar cada medición.

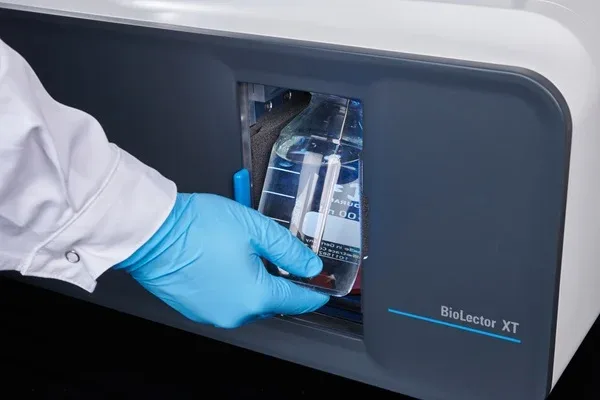

En resumen: el BioLector XT traslada funciones de monitoreo y control de un biorreactor a un formato miniaturizado y paralelo. Su objetivo no es sustituir todas las etapas de escalado, sino acelerar el screening y el desarrollo inicial de bioprocesos con menor consumo de muestra, medio y tiempo de laboratorio.

¿Qué es un microbiorreactor y para qué sirve?

Un microbiorreactor reproduce, en pequeña escala, condiciones controladas para el crecimiento de microorganismos. Se utiliza para evaluar cepas, medios de cultivo, temperaturas, niveles de oxígeno, estrategias de alimentación y otros factores antes de transferir un proceso a reactores de mayor volumen.

Su principal ventaja frente a un único cultivo convencional es la capacidad de comparar muchas condiciones simultáneamente. Esto resulta útil en el desarrollo de bioprocesos , porque permite identificar con mayor rapidez qué combinación de cepa, medio y parámetros de operación ofrece el comportamiento más adecuado para el objetivo del estudio.

¿Cómo funciona el microbiorreactor BioLector XT?

El BioLector XT utiliza placas de microtitulación desechables en formato estándar ANSI/SLAS. Durante el cultivo, la placa permanece en agitación y el sistema realiza mediciones ópticas desde la parte inferior de los pozos. De este modo, puede registrar la evolución del proceso sin interrumpir periódicamente la agitación para retirar muestras.

De acuerdo con la descripción oficial del BioLector XT , el sistema utiliza sensores ópticos en línea y precalibrados. Dependiendo de la placa y de la configuración seleccionada, estos sensores permiten acompañar diferentes variables del cultivo.

Monitoreo óptico en línea

El BioLector XT puede monitorear:

• Biomasa: estimada mediante la medición de luz dispersa por las células en suspensión.
• Fluorescencia: utilizada para acompañar proteínas fluorescentes, reporteros, metabolitos u otras señales compatibles con los módulos ópticos instalados.
• pH: medido mediante optodos incorporados en placas compatibles.
• Oxígeno disuelto (DO): indicador importante del balance entre transferencia y consumo de oxígeno durante el cultivo.

Biomasa y oxígeno disuelto son mediciones diferentes. La biomasa se obtiene a partir de la señal de luz dispersa, mientras que el DO representa la disponibilidad de oxígeno en el medio. Esta distinción es importante para interpretar correctamente el crecimiento celular y posibles limitaciones de oxígeno.

Agitación continua durante las mediciones

El sistema mantiene la placa en agitación durante el monitoreo. Esto favorece la mezcla, la transferencia de masa y la continuidad de las mediciones a lo largo del experimento. En la aplicación con cultivos de Escherichia coli , el fabricante destaca que las mediciones se realizan sin detener la agitación, característica relevante para procesos microbianos de alta densidad.

Control de gases

El cabezal de gases del BioLector XT permite trabajar con diferentes composiciones atmosféricas. Conforme a la ficha técnica oficial del BioLector XT , el sistema admite aire ambiente y, mediante configuraciones opcionales, concentraciones de oxígeno entre 1 % y 100 %, dióxido de carbono entre 0 % y 12 % y condiciones anaeróbicas.

Control microfluídico opcional

El módulo microfluídico complementa el monitoreo en línea con alimentación y regulación de pH específicas para cada pozo de cultivo. Las microválvulas distribuyen pequeños volúmenes desde los pozos reservorio, sin necesidad de instalar tuberías externas en cada reactor.

Con el módulo microfluídico, la placa incorpora dos pozos reservorio para cada cuatro pozos de cultivo. Por eso, la capacidad cambia conforme al experimento: el sistema puede monitorear hasta 48 cultivos paralelos en placas de monitoreo o realizar hasta 32 cultivos paralelos con control microfluídico. Las funcionalidades disponibles dependen de la placa, de los módulos instalados y del método configurado.

Principales especificaciones del BioLector XT

Característica Especificación Formato Placa de microtitulación estándar ANSI/SLAS Cultivos paralelos Hasta 48 para monitoreo o hasta 32 con configuración microfluídica Volumen de trabajo Aproximadamente 800 a 2.400 µL, según la placa y la configuración Temperatura 10 a 50 °C, con temperatura mínima condicionada por el ambiente Agitación 100 a 1.500 rpm, con órbita de 3 mm Parámetros en línea Biomasa, fluorescencia, pH y oxígeno disuelto, según los optodos y filtros utilizados Atmósfera Aire ambiente; opciones para O₂, CO₂ y cultivo anaeróbico Control opcional Regulación de pH y estrategias de alimentación mediante microfluídica

Las especificaciones pueden variar según el modelo, la placa, los filtros y los módulos opcionales. La configuración debe seleccionarse de acuerdo con el microorganismo, el objetivo experimental y los parámetros que necesitan ser monitoreados o controlados.

BioLector XT frente a un biorreactor convencional

Criterio Microbiorreactor BioLector XT Biorreactor de tanque agitado Escala Microlitros por cultivo Desde mililitros o litros hasta escala productiva Paralelización Hasta decenas de condiciones en una misma corrida Generalmente menos reactores simultáneos Uso principal Screening, optimización y desarrollo temprano Caracterización detallada, validación y escalado Consumo de medio Reducido Mayor por condición experimental Escalado Genera datos para seleccionar condiciones prometedoras Permite estudiar fenómenos del proceso en volúmenes mayores

Los dos formatos son complementarios. El microbiorreactor ayuda a reducir el número de condiciones que avanzan hacia reactores mayores, mientras que el biorreactor convencional permite confirmar el comportamiento del proceso en otra geometría y escala. La transferencia exige considerar parámetros como mezcla, transferencia de oxígeno, potencia por volumen y estrategia de alimentación; no debe basarse únicamente en el volumen.

Ventajas del microbiorreactor BioLector XT

• Alto rendimiento experimental: permite comparar decenas de condiciones en paralelo.
• Datos cinéticos: muestra cómo las variables evolucionan durante el cultivo, en lugar de ofrecer únicamente puntos aislados.
• Menor consumo: utiliza volúmenes reducidos de medio, cepa y reactivos por condición.
• Monitoreo no invasivo: reduce la necesidad de retirar muestras para cada lectura de rutina.
• Flexibilidad experimental: admite cultivos aeróbicos y, con los módulos correspondientes, anaeróbicos y fototróficos.
• Control por pozo: la microfluídica opcional permite programar alimentación y regulación de pH para cada cultivo.
• Mayor trazabilidad: el software registra señales y parámetros programados durante el experimento.

Aplicaciones del BioLector XT en bioprocesos

Screening de cepas y medios de cultivo

La paralelización permite comparar cepas, concentraciones de sustrato, fuentes de carbono, componentes del medio e inductores. En lugar de seleccionar una condición basándose solo en el resultado final, el investigador puede observar el perfil de crecimiento, consumo de oxígeno, pH y señal fluorescente a lo largo del tiempo.

Optimización de procesos batch y fed-batch

El módulo microfluídico permite estudiar cultivos fed-batch con perfiles de alimentación constante, lineal, exponencial o mediante pulsos, de acuerdo con la configuración del método. Esto facilita la evaluación de diferentes estrategias de alimentación antes de avanzar hacia una escala mayor.

Cultivo anaeróbico de microorganismos

En una aplicación oficial, Beckman Coulter evaluó el cultivo anaeróbico de bacterias probióticas. El trabajo incluyó validación de la atmósfera anaeróbica y experimentos con Lactobacillus plantarum y Bifidobacterium bifidum, combinando monitoreo de biomasa y oxígeno disuelto con control de pH y alimentación. Consulte la nota de aplicación sobre cultivos anaeróbicos en el BioLector XT .

Cultivo fototrófico de microalgas

Con el módulo de iluminación Light Array Module (LAM), el BioLector XT puede ejecutar cultivos fototróficos paralelos. Una aplicación del fabricante utilizó Chlorella vulgaris y acompañó de forma no invasiva biomasa, concentración de clorofila y pH bajo diferentes regímenes de iluminación. Los detalles se encuentran en la aplicación fototrófica con Chlorella vulgaris .

Microorganismos con alta demanda de oxígeno

El control de gases y la elevada transferencia de oxígeno de las FlowerPlates permiten investigar microorganismos con alta demanda de oxígeno. Beckman Coulter documentó ensayos con aire enriquecido y estrategias de alimentación microfluídica, mostrando cómo la composición del gas puede integrarse al desarrollo experimental. Consulte el estudio de cultivos aeróbicos con alta demanda de oxígeno .

¿Qué se debe considerar antes de elegir un microbiorreactor?

La elección no debe basarse solamente en el número de pozos. Es necesario definir qué variables serán medidas, cuáles necesitan control activo y qué tipo de organismo será cultivado.

• Tipo de microorganismo y necesidad de condiciones aeróbicas, anaeróbicas o fototróficas.
• Intervalo de temperatura, pH y oxígeno requerido por el proceso.
• Necesidad de alimentación batch, fed-batch, continua o en bolus.
• Filtros de fluorescencia y optodos compatibles con las señales de interés.
• Número real de condiciones, réplicas y controles necesarios.
• Requisitos de exportación, tratamiento y trazabilidad de datos.
• Estrategia posterior de transferencia a biorreactores de mayor escala.

Importante: los sensores precalibrados simplifican la preparación, pero no eliminan la necesidad de verificar la compatibilidad de la placa, el intervalo de medición, los filtros ópticos y el método para cada aplicación. También se deben definir controles y réplicas adecuados para interpretar los resultados.

Limitaciones y cuidados en la interpretación de resultados

Como todo sistema miniaturizado, el BioLector XT tiene características propias de geometría, mezcla, transferencia de gases y volumen. Los resultados son especialmente valiosos para comparar condiciones dentro de un diseño experimental, pero la condición seleccionada debe validarse durante el escalado.

La señal de luz dispersa es una medición indirecta de biomasa y puede verse afectada por la morfología celular, agregados, partículas del medio y concentraciones elevadas. Cuando el estudio requiere valores absolutos, es recomendable relacionar la señal en línea con un método de referencia adecuado, dentro del intervalo válido para la aplicación.

Del mismo modo, la disponibilidad de cada medición depende de la placa, de los optodos y de los filtros instalados. Por eso, el diseño del experimento debe comenzar por la pregunta científica y no solamente por las funciones disponibles en el equipo.

Preguntas frecuentes sobre microbiorreactores y BioLector XT

¿Qué es un microbiorreactor?

Es un sistema de cultivo miniaturizado que permite ejecutar y monitorear múltiples bioprocesos en paralelo. Se utiliza principalmente para screening, optimización de condiciones y desarrollo inicial de procesos con menor volumen por experimento.

¿Qué diferencia existe entre un microbiorreactor y una microplaca incubada?

Una microplaca incubada puede proporcionar crecimiento en paralelo, pero un microbiorreactor integra monitoreo en línea y condiciones de operación controladas. Dependiendo de la configuración, el BioLector XT añade mediciones ópticas, control de gases, regulación de pH y alimentación microfluídica por pozo.

¿Cuántos cultivos puede realizar el BioLector XT simultáneamente?

Puede monitorear hasta 48 cultivos en paralelo. En la configuración microfluídica, parte de los pozos se utiliza como reservorio para regulación de pH y alimentación, lo que permite hasta 32 cultivos paralelos controlados.

¿Cuál es el volumen de cultivo del BioLector XT?

El volumen de trabajo depende de la placa y de la configuración experimental. El fabricante informa un intervalo aproximado de 800 a 2.400 µL para las configuraciones del BioLector XT.

¿Qué parámetros mide el BioLector XT en tiempo real?

Dependiendo de la placa, los optodos y los filtros ópticos instalados, puede medir biomasa por luz dispersa, fluorescencia, pH y oxígeno disuelto. Las mediciones se realizan en línea sin detener periódicamente la agitación para retirar muestras.

¿El BioLector XT controla el pH y la alimentación?

Sí, cuando está equipado con el módulo microfluídico y una placa compatible. El sistema puede dosificar líquidos desde pozos reservorio para regular el pH y ejecutar estrategias de alimentación programadas para cada cultivo.

¿El BioLector XT permite cultivos anaeróbicos?

Sí, mediante la configuración correspondiente del cabezal de gases. El fabricante documenta cultivos anaeróbicos de bacterias probióticas combinados con monitoreo, control de pH y alimentación.

¿Se puede utilizar el BioLector XT para cultivos fototróficos?

Sí, con el módulo opcional de iluminación LAM. Esta configuración permite programar condiciones de luz y monitorear cultivos fototróficos paralelos, como microalgas.

¿Los resultados pueden transferirse directamente a escala de producción?

El BioLector XT ayuda a seleccionar condiciones y estrategias prometedoras, pero el escalado requiere validación. Deben evaluarse diferencias de geometría, mezcla, transferencia de oxígeno, alimentación y otros parámetros de ingeniería antes de transferir el proceso a volúmenes mayores.

¿Cómo saber qué configuración del BioLector XT necesita un laboratorio?

La configuración depende del organismo, del número de cultivos, de las señales ópticas, del control de gases y de la necesidad de alimentación o regulación de pH. Una evaluación técnica previa ayuda a seleccionar placas, filtros y módulos compatibles con la aplicación.

BioLector XT en América Latina

La Dafratec ofrece el microbiorreactor BioLector XT para proyectos de desarrollo de bioprocesos en América Latina, con orientación técnica para definir la configuración de acuerdo con la aplicación, los parámetros de interés y la estrategia experimental.

Para evaluar si el BioLector XT es adecuado para su proceso, reúna información sobre el microorganismo, el medio de cultivo, las condiciones de oxígeno, el número de experimentos paralelos y las variables que necesitan ser monitoreadas o controladas. Con estos datos, la selección de placas, filtros y módulos se vuelve más precisa.

Hable con el equipo de Dafratec y solicite información sobre el microbiorreactor BioLector XT.

Fuentes técnicas consultadas

• Beckman Coulter Life Sciences: BioLector XT Microbioreactor
• Beckman Coulter Life Sciences: BioLector XT Technical Data Sheet
• Beckman Coulter Life Sciences: cultivos anaeróbicos de bacterias probióticas
• Beckman Coulter Life Sciences: cultivo fototrófico de Chlorella vulgaris
• Beckman Coulter Life Sciences: microorganismos con alta demanda de oxígeno
